架桥机安全隐患排查

（一）基本知识

在公路工程施工中，架桥机作为桥梁上构起重吊装架设的主要设备运用广泛。公路桥梁架桥机形式多样，有步履式架桥机、自平衡式架桥机、配重式架桥机等。每种架桥机工作原理和工作程序都不尽相同，公路桥梁的特点是桥梁纵坡、横坡、转弯半径、跨度、梁体重量等参数比较复杂，变化较大。因此在使用架桥机施工时，施工单位应根据所架桥梁的技术参数和所使用架桥机的技术参数编制施工方案或架桥机作业指导书，严格按造方案组织架桥机作业。

架桥机作业是一项危险性较大的工作，在架桥机安装拆卸、吊梁、梁体加固、桥机过孔、桥机支撑加固、桥机的肢态调整（主梁整体抬升或下降）等工作程序中都存在极大地危险，桥机的各项作业需多人密切配合，应做到统一指挥、明确指挥信号、作业人员分工明确等工作。

架桥机作业作为一种危险性较大的工作，作业前应对桥机作***的检查，***检查桥机各安全保护装置是否灵敏有效（起重量***器、起重天车纵向行程限位器、桥机整体横移限位器、吊钩起升高度限位器等），主要受力构件的连接是否牢固可靠，各支撑点的支撑情况及支垫的材料强度，各机构（起升机构、行走机构）应运行平稳顺畅，各主要零部件应无缺陷符合技术标准的要求（钢丝绳、绳卡、起升电机制动器、减速机、联轴器、卷筒，吊钩组、吊具、液压油缸等），桥机主梁、支腿等钢机构应无裂纹和塑性变形、严重锈蚀等情况，桥机在任何工况下主梁必须保持水平状态，或该桥机使用说明书中规定的参数以内，桥机的前支腿横移轨道与桥机中支腿横移轨道必须保持平行度和水平度，其误差必须控制的规定的范围内。桥机的电器系统必须连接可靠，各控制开关必须灵敏有效。

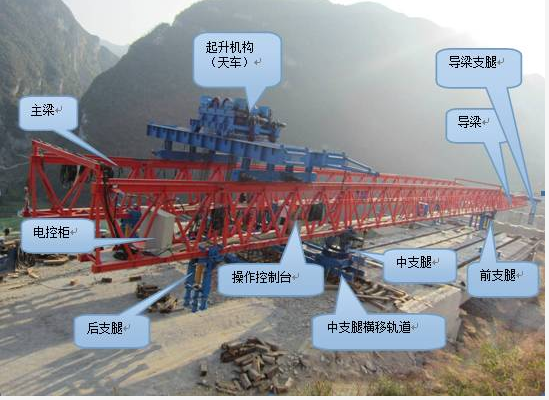

架桥机结构如图2-29所示。

图2-29架桥机结构图

排查方法：注意结构焊接部位的观察，必要时用放大镜检查。

原因分析：①焊接缺陷；②钢结构变形产生的裂纹；③疲劳产生的裂纹。

处置措施：编制焊接工艺及焊接方案，由持有结构焊焊工证的人员焊接修复。

2、架桥机主要受力构件连接隐患的表现形式

架桥机主要受力构件连接隐患主要表现形式见图2-32。

检查方法：观察，用工具检查。

原因分析：桥机安装存在缺陷，设备安装验收工作不到位，钢结构变形无法安装到位，

处置措施：桥机主要受力构件的连接必须用高强度螺栓，销轴不能用其他材料替代，各销轴必须穿开口销防止销轴窜动。对于主梁下挠值超标的问题，应在吊**片梁时进行测量，（空载时测量主梁的高度，重载时天车吊梁行至主梁的中部，测量主梁的下挠值，空载与重载下挠值之差应小于（跨度/700）否侧桥机应降级使用，卸载后再次测量下挠值与**次空载下挠值进行比较，如差值等于零（说明主梁卸载后能弹回原来的状态）桥机可以继续使用，否则桥机应降级使用。

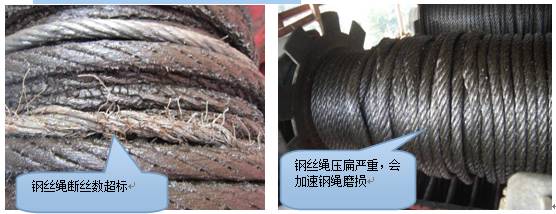

3.架桥机钢丝绳隐患的表现形式

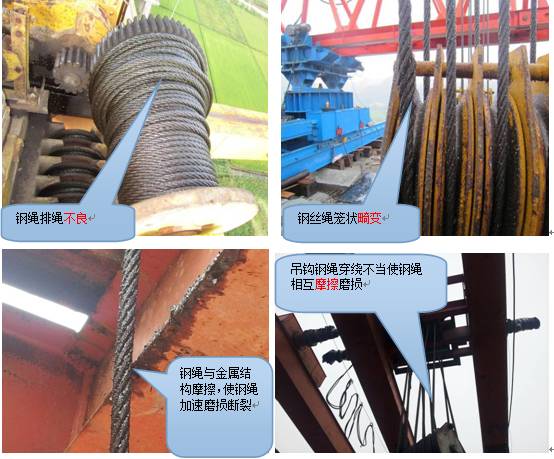

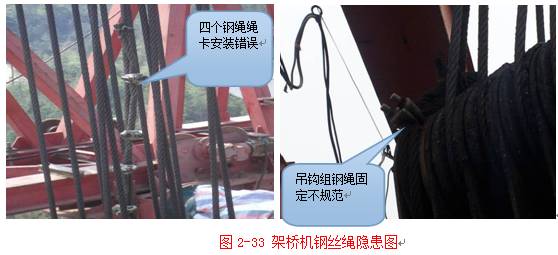

架桥机钢丝绳隐患主要表现形式见图2-33

检查方法：观察，按钢丝绳报废标准进行检查。

原因分析：卷扬机卷筒排绳不好使钢绳被压扁，起升机构设计缺陷和安装缺陷导致钢绳与金属结构摩擦，钢丝绳的正常磨损。未按标准安装绳卡。

处置措施：加强对钢丝绳的日常检查，按钢丝绳报废标准及时更换，对钢绳与钢结构磨损部位加衬垫进行保护或调整处理钢结构位置。

其他隐患：钢绳安全系数不足、钢丝绳存在（断股、断芯、弯折、严重锈蚀）等缺陷钢绳绳卡松动、钢绳绳卡与钢绳不匹配、绳卡个数不足和绳卡间距不当等。

（1）吊绳（***绳）安全隐患及使用中的隐患的表现形式

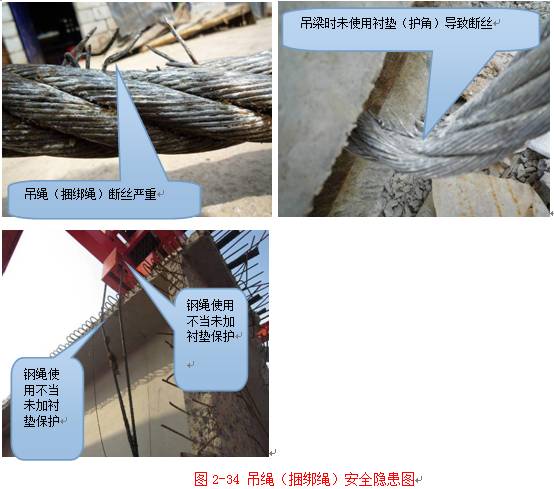

吊绳（***绳）安全隐患及使用中的隐患主要表现形式见图2-34。

检查方法：观察，按钢丝绳报废标准进行检查。

原因分析：不按规范使用钢绳。

处置措施：加强对钢丝绳的日常检查，按钢丝绳报废标准及时更换，对钢绳与重物棱角部位加衬垫进行保护。

4、架桥机起升机构隐患的表现形式

（1）起升机构起升电机隐患的表现形式

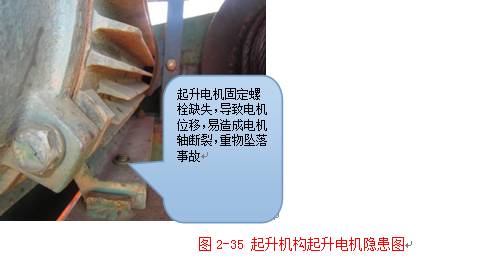

起升机构起升电机隐患主要表现形式见图2-35。

检查方法：观察，听是否有异常响声。

原因分析：安装出现问题。

处置措施：加强日常检查，发现固定螺栓松动及时紧固，机构位移及时复位。

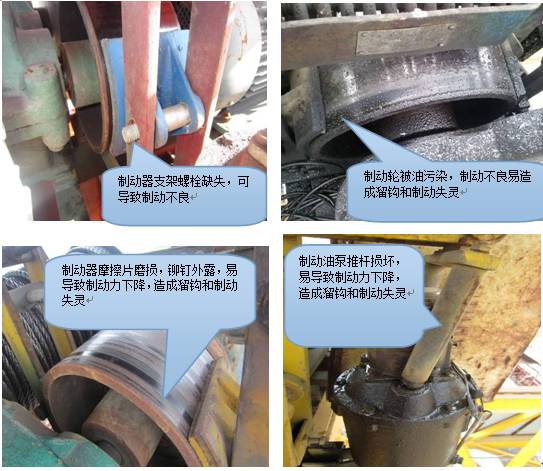

（2）起升机构卷扬机制动隐患的表现形式

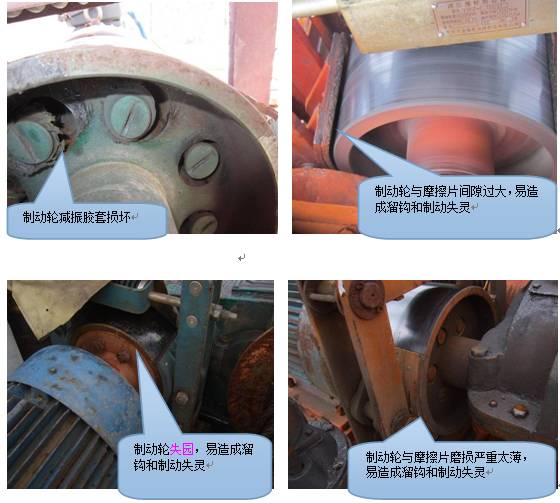

起升机构卷扬机制动隐患主要表现形式见图2-36。

图2-36起升机构卷扬机制动隐患图

检查方法：观察、倾听。

原因分析：未及时检查、调整、更换摩擦片。

处置措施：加强检查，及时调整、修复、更换摩擦片、减振胶套、清除制动轮表面的油污，更换变形的制动轮。

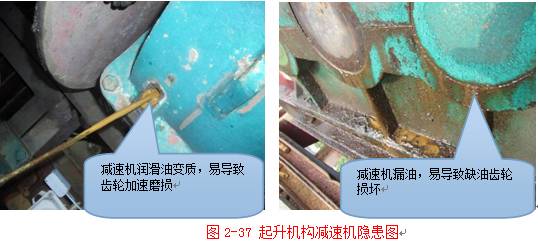

（3）起升机构减速机隐患的表现形式

起升机构减速机隐患主要表现形式见图2-37。

检查方法：观察。

原因分析：减速机进水、减速机油封损坏或破损、润滑油加注过量。

处置措施：加强检查、更换变质的润滑油、更换油封、放出多余的润滑油。

（4）起升机构钢绳卷筒隐患的表现形式

起升机构钢绳卷筒隐患主要表现形式见图2-38。

检查方法：观察

原因分析：卷筒设计有缺陷，无排绳装置。使用不当、斜吊重物产生。

处置措施：作业时加强对卷筒收绳的观察，加装排绳装置。吊装前进行人工排绳。

5、架桥机电气系统隐患表现形式

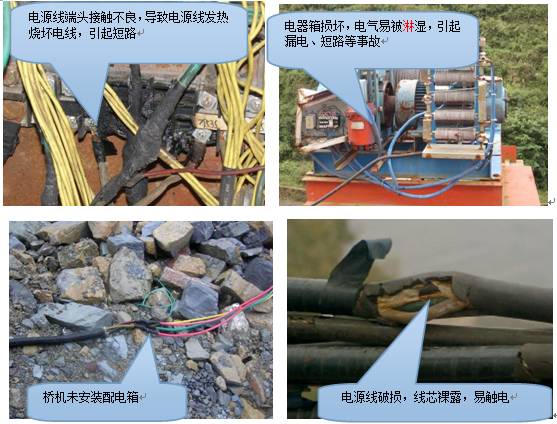

架桥机电气系统隐患主要表现形式见图2-39。

检查方法：观察

原因分析：配电箱损坏未及时修复，电源线接线端未固定好产生松动，导致接触不良，滑动的电源线处理不当产生挂擦导致破损，电源线自然老化。未按照规范设置专用配电箱。

处置措施：配置专用配电箱，及时包扎破损电缆，更换老化的电缆。配备备用电源。

其他隐患：电压不稳、经常突然停电、未配备备用电源等。

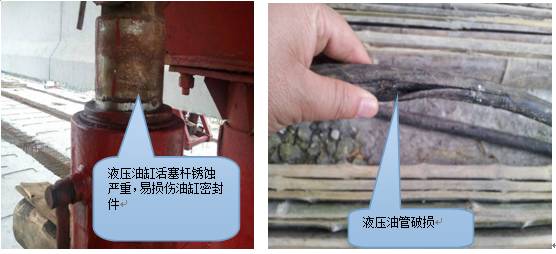

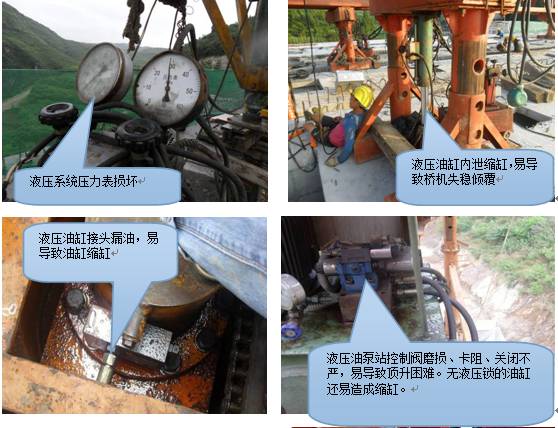

6.架桥机液压系统隐患的表现形式

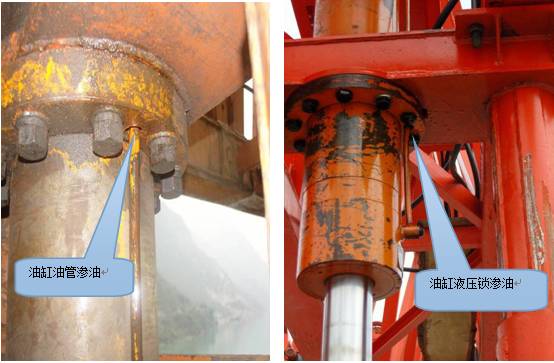

架桥机液压系统隐患主要表现形式见图2-40。

图2-40架桥机液压系统隐患图

检查方法：观察

原因分析：液压油变质、液压油中有铁削等杂质，液压元件磨损、液压密封件老化、长时间用油缸重载支撑等情况，都可能造成液压系统损坏、油缸缩缸等危险因素，油缸缩缸极易造成桥机整体失稳，发生倾覆事故。

处置措施：加强液压系统的检查，及时更换变质、被污染、有杂质的液压油。液压油缸顶升到位后立即插入支撑销，让支撑销受力，对于无法用支撑销受力的，要用枕木等材料进行保护性支撑，防止油缸缩缸。

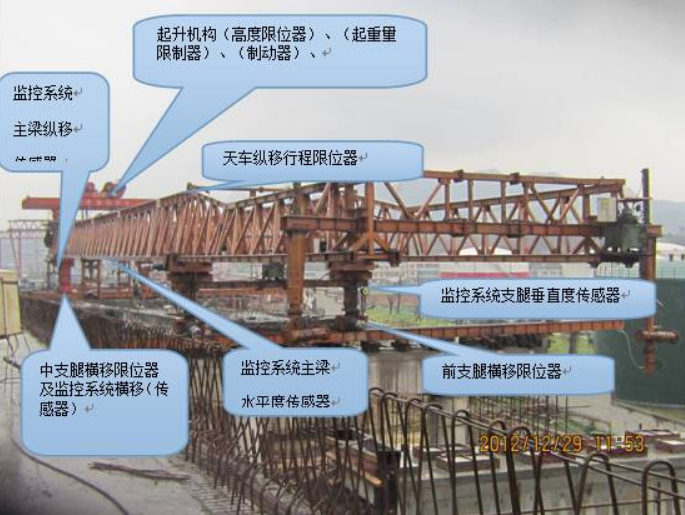

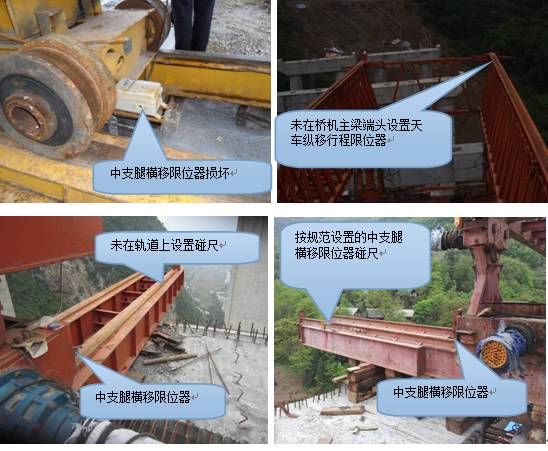

7.架桥机安全保护装置隐患的表现形式

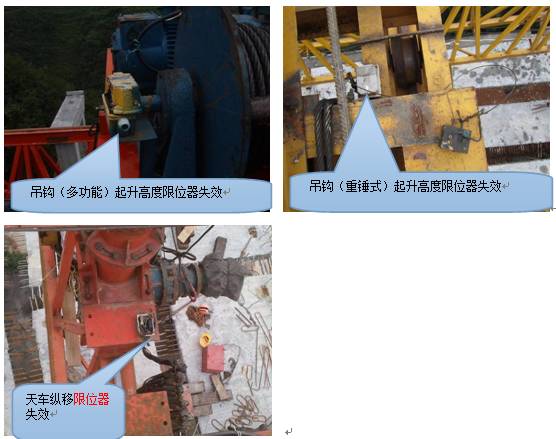

架桥机安全保护装置隐患主要表现形式见图2-41。

图2-41架桥机安全保护装置隐患及对比图

检查方法：观察，运行时检查各安全保护装置能否起作用。

原因分析：桥机的安全保护装置包括（吊钩的起重量***器、吊钩的起升高度限位器、天车在主梁上的行程限位器、天车的横移限位器、桥机前、后支腿的横移限位器、以及桥机的监控系统等，损坏的原因是安装位置不合理所致，安装或运输时的损坏，缺失的原因是未按规范安装。

处置措施：加强设备安装完毕后对安全保护装置的检查，对缺失的及时补装，对损坏的安全保护装置、电机制动及时更换修理。

其他隐患：各电机制动的损坏。

8.架桥机横移轨道隐患的表现形式

架桥机横移轨道隐患主要表现形式见图2-42。
