YEJS系列电磁制动电机失电制动原理

发布：Hnz*)n2dKs@Pj 浏览：336次

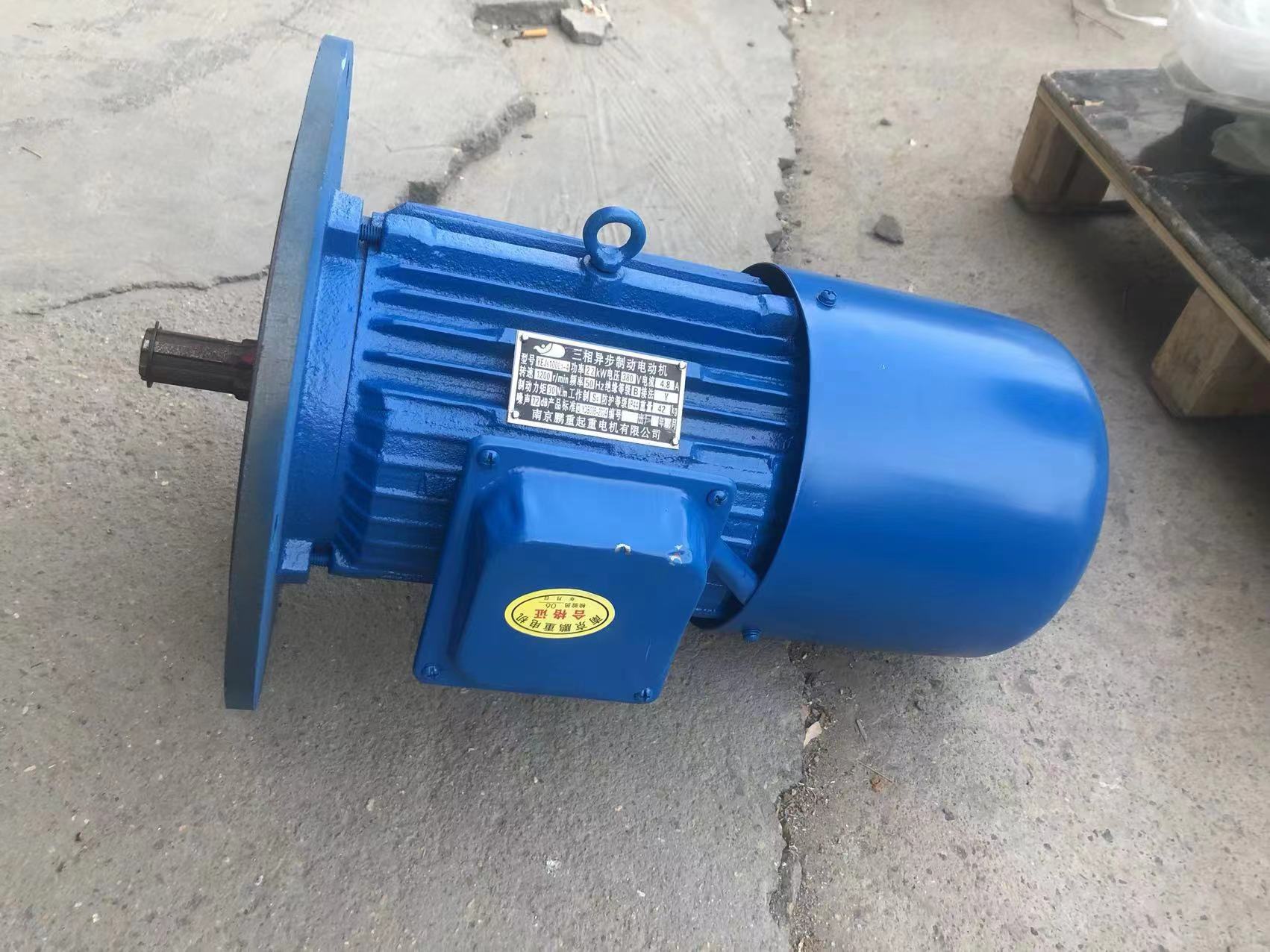

电磁失电制动器为通电脱离(释放),断电弹簧制动的摩擦式制动器。它主要用于Y系列电动机配套成YE」リ系列电磁制动三相异步电动机。广泛应用于治金、建筑、化工、食品、机床印刷、包装等机械中,及在断电时(防险)制动等场合。这种制动器具有结构紧凑、安装方便、适应性广、噪声低、工作频率高、动作灵敏、制动可靠等优点,是一种理想的自动化执行元件。

二、使用条件

本系列制动器在下列条件下能可靠的工作

1.海拔高度不超过2000米，空气相对湿度不超过85%;

2.周围介质中，无足以腐蚀金属和破坏绝缘的气体和尘埃；

3.工作环境温度-5~+40℃，摩擦片表面不得有油污；

4.绝缘等级为B级，防护等级为IP23，电压波动范围不超过+5%和-15%；

5.工作气隙不得超过**大工作气隙；

6.安装方式：轴向水平安装，轴向垂直安装；

7.工作方式：间歇式工作，连续式工作。

三、产品结构和工作原理

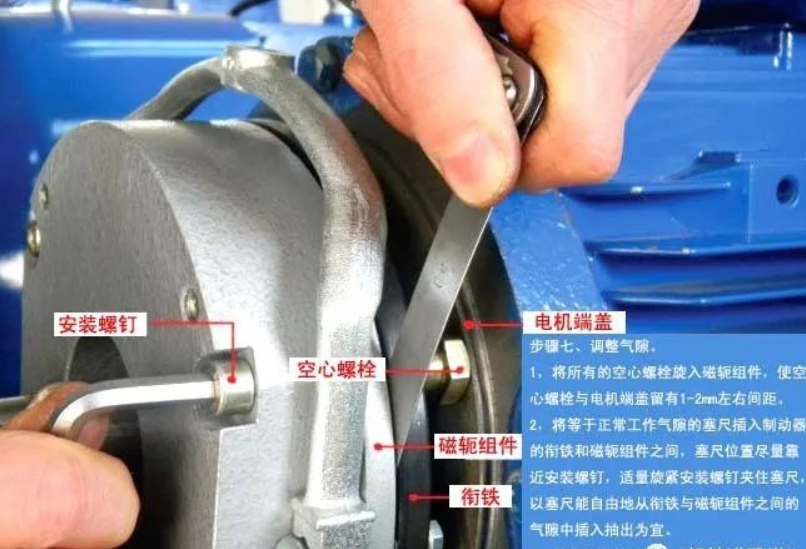

该系列制动器由磁轭体，励磁线圈、弹簧、制动盘、衔铁、花键套、手动释放装置等组成。安装于电机后端盖上（或设备的法兰盘上），调整安装螺钉使气隙到规定值；花键套固定于轴上，制动盘在花键套上可轴向滑动，制动时产生制动力矩。

当制动器的线圈通电时，线圈产生磁场，衔铁被磁力吸向磁轭，衔铁与制动盘脱开，此时制动盘被电机轴带着正常转动；当线圈断电时，磁场消失，衔铁被弹簧的作用力推向制动盘，产生摩擦扭矩而制动。

扳动“手动释放装置”或拧紧“螺钉释放装置”，也可使衔铁释放，方便设备的安装和调节。
